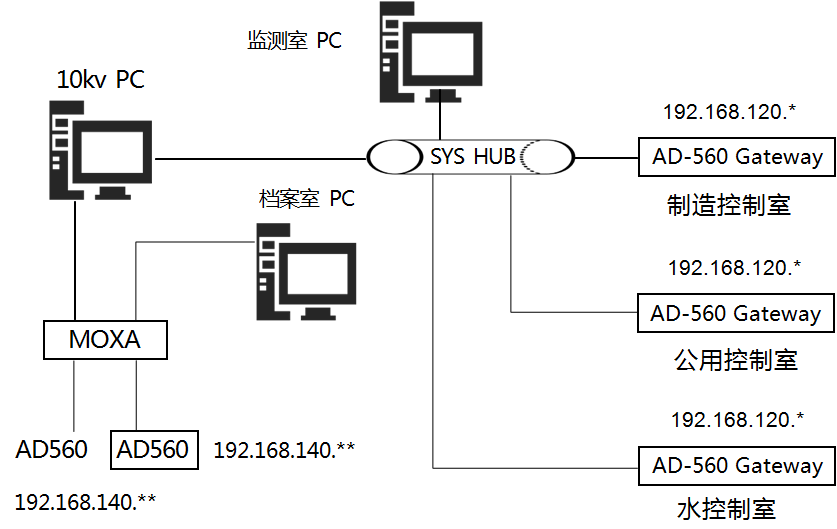

由于客戶各廠房之間距離較遠，每個AD-560之間無法使用傳統的RJ45網線進行連接，客戶改用光纖進行網絡連接。因此10kv PC需要采集各個網段下的網關數據，10kv PC使用了兩張網卡，（140）和（120）網段內的Gateway均可在AD-SeeS-Mate上進行自動搜尋。
硬件架構

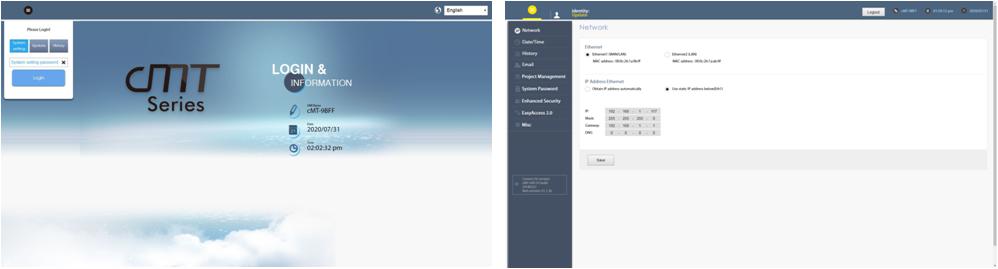

將NoteBook及AD-560使用Ethernet網線連接Ethernet2口，將Notebook 網址改192.168.100.** ,輸入網址192.168.100.** 進入配置界面，輸入密碼后在IP地址欄輸入需要配合計算機的網段及地址。注：地址位不可與其他設備有重復。斷電重新啟動后需要將連接的計算機網線插入Ethernet1口浮動IP口即可。

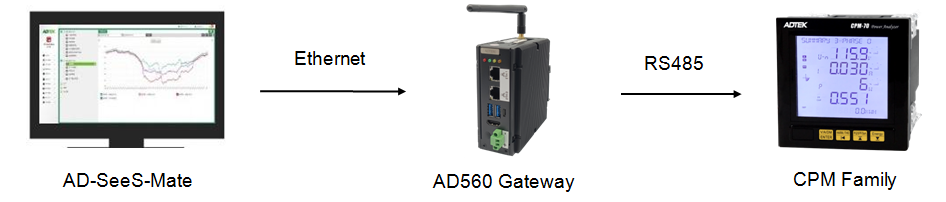

AD-SeeS-Mate 最多可以選配十個AD-560Gateway, 每個Gateway支持最大30臺ADTEK電表+100個FreeTag接入。各個網關 (Gateway) 負責采集電表的RS485信號，再通過RJ45網絡接口與PC(交換機)進行連接，需要與PC網卡處于同一網段中(例：192.168.140.**)便可實現與能源管理系統AD-SeeS-Mate的互通，從而直接從PC端采集分析實時用電情況。
軟件配置
軟體配置

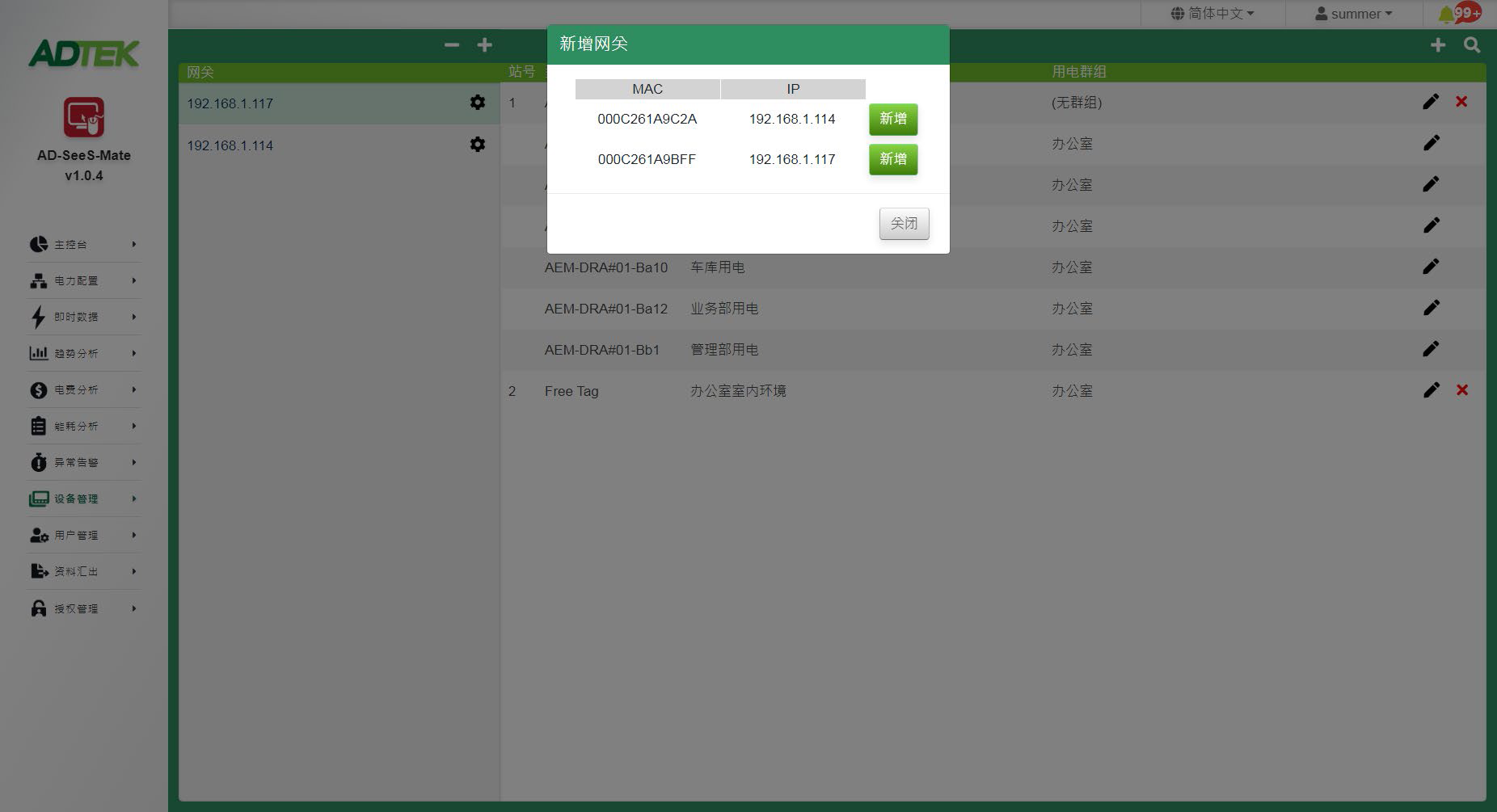

1、安裝軟件后將AD-560Gateway進行連接，直接進行網關自動搜索，處于同網段的網關會直接自動被搜索出，點擊新增即可。

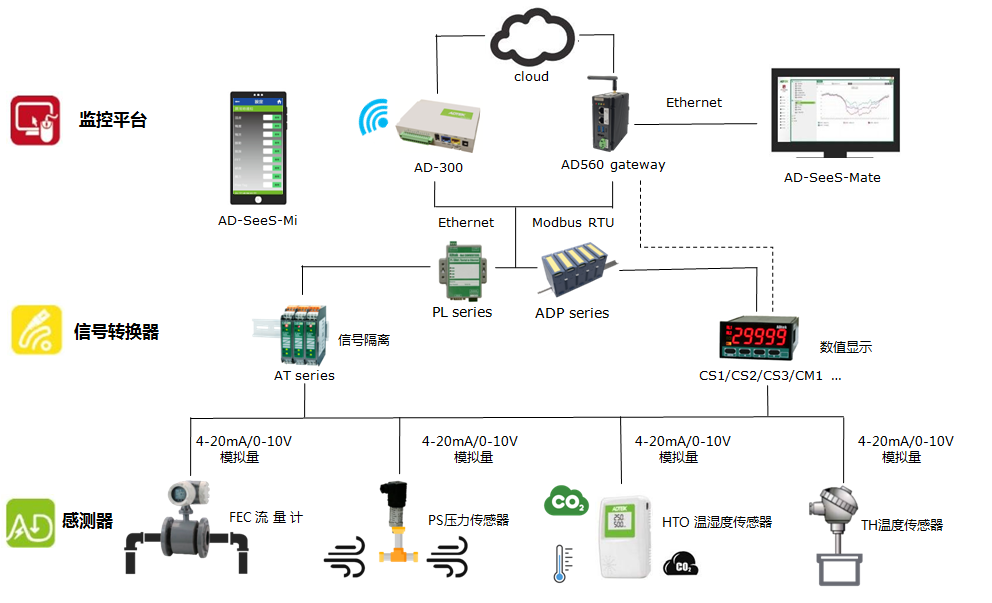

2、AD-SeeS-Mate支持外部傳感器&電表 (FreeTag)進行接入，有著廣泛的開放性，可接入外部(支持ModbusRTU) 電表及傳感器設備進行數據讀取。
FreeTag配置

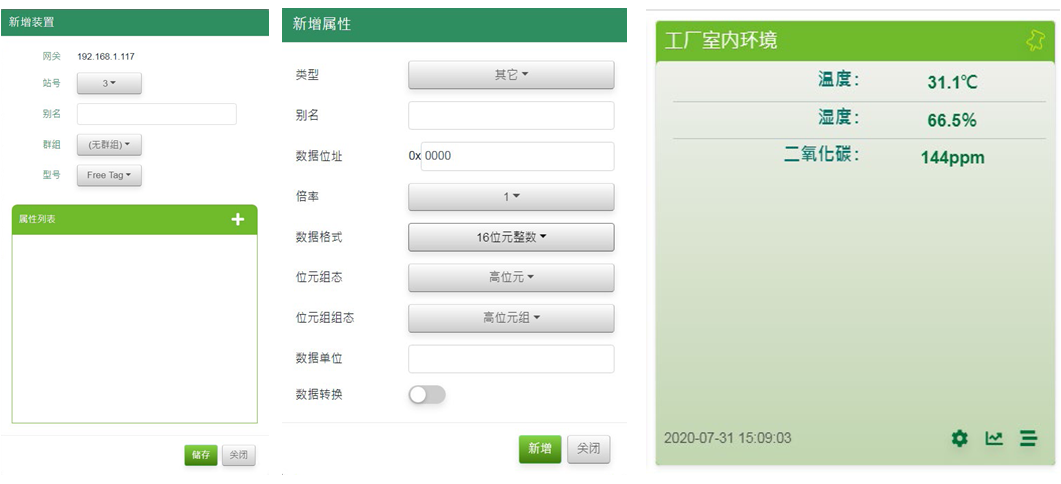

FreeTag配置需要確認電表通訊地址后進行配置，首先確認數據類型，輸入數據地址位置 (AD-SeeS-Mate只能輸入16進制地址，若通訊地址為10進制需要轉換為16進制)確認位元數及數據單位后點擊新增即可。
產品發展策略
1：廠房能耗監控 及時報警，導出圖表，數據分析。
2：發電廠 通過AD-SeeS-Mate系統實時監測發電量和二氧化碳的排放。
3：智能樓宇 遠程抄表，監測各租戶實時用電，預防偷電漏電。
4：產線監控 支持FreeTag接入的AD-SeeS-Mate可以監測轉速、溫度、數量等數據。
