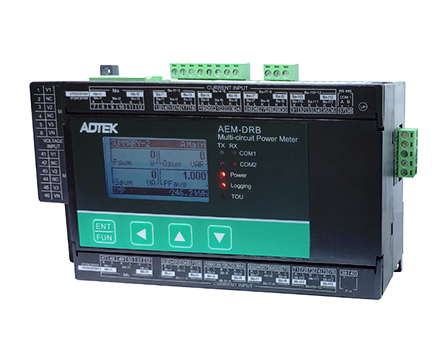

AEM-DRB 系列多回路電力表是針對多回路電力量測需求所設計，具備兩組獨立主回路及單相 24 回路或三相 8 回路的輸入，以及不同的回路相線可混合搭配使用，可適用于各種不同的電力回路場合多樣化使用，大幅節省成本。同時具備標準RS-485 Modbus RTU 通訊、輸入、輸出介面、LCD 顯示器、需量、分時計費(TOU) 功能與2MB Flash的內存，此外還可選配第二組通訊，運用起來更加多元化。本體采用DIN Rail 導軌式設計，使其具有安裝簡易、使用彈性大等等的特性。
相關視頻
設計理念
因?yàn)槎趸嫉倪^度排放所造成的氣候變遷與地球暖化危機，節能減碳已經是保護地球的重要議題與必須解決的政策工作；從京都議定書到巴黎氣候協定各國皆逐步要求減碳進程與目標。歐盟亦規畫設定了碳經濟模式，以課徵碳稅強力要求減碳護地球?，F(xiàn)在面對的不再是社會責任的節能減碳口號，而是市場競爭力的成本沖擊。
銓盛因應此趨勢與客戶電能監控需求，運用高效能先進微處理器及高解析快速採樣的AD 轉換器，設計發展出AEM-DRB 多回路電力表，結合了體積小、安裝容易及 單位成本下降的三大優勢；并根據長期客戶使用者經驗，設計了多項創新功能，以滿足不同場域的多樣化應用。
產品特點
? 軌道安裝及緊密設計，搭配開口式 CT 電流量測，大幅節省安裝空間與時間成本，適合后裝整改領域
? 30 個回路量測設計：6 個電流輸入量測主回路 (MB) 與 24 個電流輸入量測分回路 (Branch)
? 可任意設定量測相線：一組三個電流端子接入，可依負載狀況任意設定為1P2W / 1P3W / 3P3W / 3P4W的負載量測( 需搭配主回路相線狀況設定)
? 分回路若設定為 1P2W，則每個電流端子接入，可任意設定對應任何一相電壓，以方便配合負載平衡設計( 若主回路為三相四線)
? 上排 15 個電流輸入( 含主回路接入 ) 與下排15 個電流輸入 ( 含主回路接入 ) 完全隔離，可運用于雙電源系統量測
? 每個回路皆具備總諧波失真率(THD) 及31st 分次諧波量測功能，適合運用于精密制造或半導體設備的電力品質監視
? 每個回路皆具有分時計費功能 (TOU)，方便租賃市場電費分?jǐn)傁到y(tǒng)使用
? 具備資料記錄功能 (Data Logging)，配置2MB Flash ROM
? 點陣式 LCD 顯示屏幕，對話式操作介面，便于現場操作設定；另外配贈設定測試軟體，方便批量設定
? 標配 2組 DI 及 4 組繼電器輸出，設計多種 I/O 控制功能，方便搭配現場監視警報需求
? 標配 1 組 RS485 Modbus RTU，可多選配1 組 RS485、乙太網(Modbus/TCP)
? 可選配加裝7 吋以上彩色觸控屏幕的人機介面(HMI)，方便日后現場增設需求
? 依據 CE標準規范設計，符合 Cat Ⅱ 使用環境
