產品特色

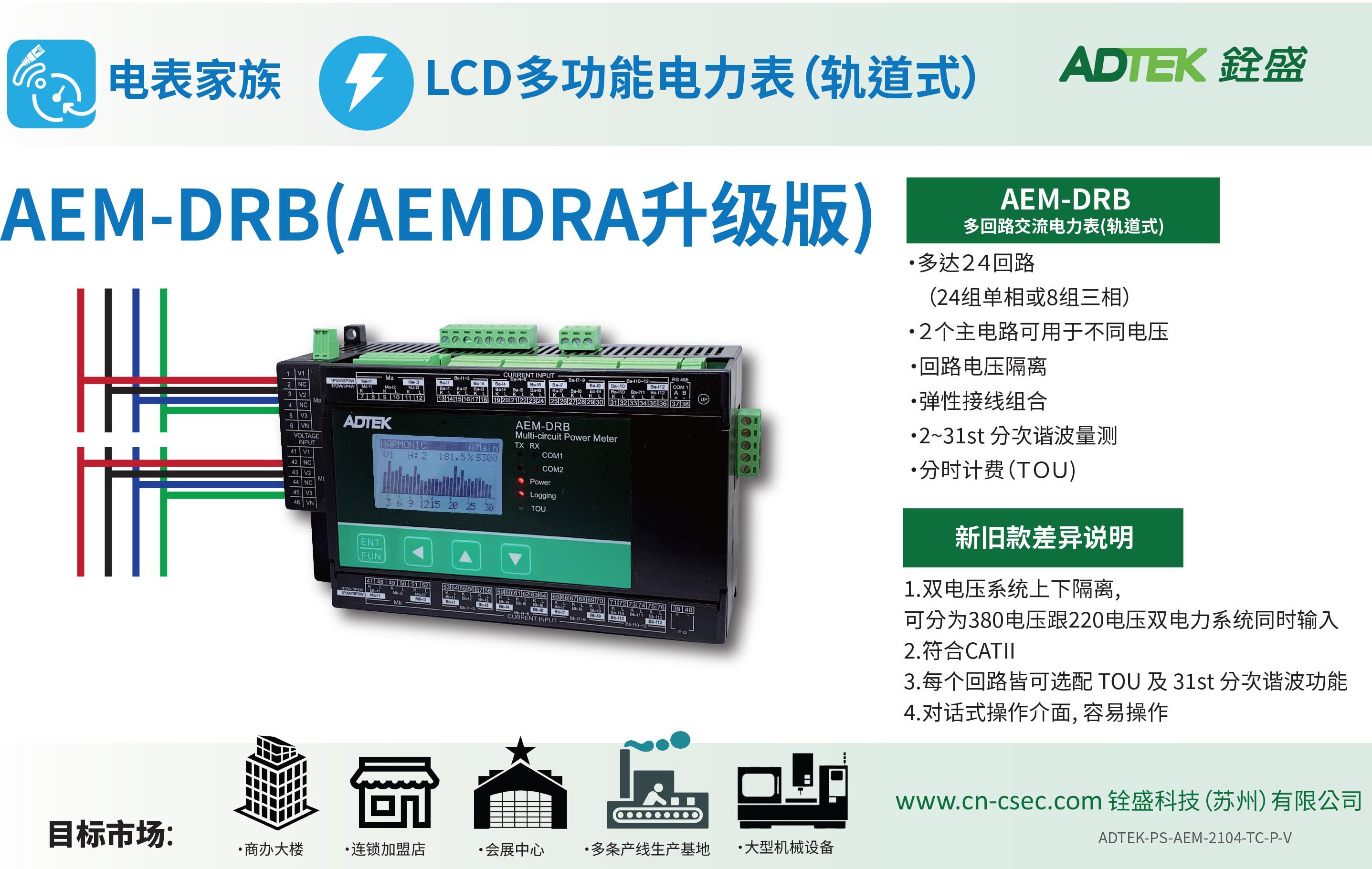

AEM-DRB 系列多回路電力表是針對多回路電力量測需求所設計,具備兩組獨立主回路及單相 24 回路或三相 8 回路的輸入,以及不同的回路相線可混合搭配使用,可適用于各種不同的電力回路場合多樣化使用,大幅節省成本。同時具備標準RS485 Modbus 通訊、輸入、輸出介面、LCD 顯示器、需量、分時計費(TOU) 功能與2MB Flash 的記憶體容量,此外還可選配第二組通訊,運用起來更加多元化。本體采用DIN Rail 導軌式設計,使其具有安裝簡易、使用彈性大等等的特性。
設計理念
因為二氧化碳的過度排放所造成的氣候變遷與地球暖化危機,節能減碳已經是保護地球的重要議題與必須解決的政策工作;從京都議定書到巴黎氣候協定各國皆逐步要求減碳進程與目標。歐盟亦規劃設定了碳經濟模式,以課征碳稅強力要求減碳護地球。現在面對的不再是社會責任的節能減碳口號,而是市場競爭力的成本沖擊。
銓盛因應此趨勢與客戶電能監控需求,運用高效能先進微處理器及高解析快速采樣的AD 轉換器,設計發展出AEM-DRB 多回路電力表,結合了 體積小、安裝容易及單位成本下降的三大優勢;并根據長期客戶使用者經驗,設計了多項創新功能,以滿足不同領域的多樣化應用。
豐富的技術特點
?軌道安裝及緊密設計,搭配開口式 CT 電流量測,大幅節省安裝空間與時間成本,適合后裝整改領域
?30 個回路量測設計:6 個電流輸入量測主回路 (MB) 與 24 個電流輸入量測分回路 (Branch)
?可任意設定量測相線:一組三個電流端子接入,可依負載狀況任意設定為1P2W / 1P3W / 3P3W / 3P4W的負載量測( 需搭配主回路相線狀況設定)
?分回路若設定為 1P2W,則每個電流端子接入,可任意設定對應任何一相電壓,以方便配合負載平衡設計( 若主回路為三相四線)
?上排 15 個電流輸入( 含主回路接入 ) 與下排15 個電流輸入 ( 含主回路接入 ) 完全隔離,可運用于雙電源系統量測
?每個回路皆具備總諧波失真率(THD) 及31st 分次諧波量測功能,適合運用于精密制造或半導體設備的電力品質監視
?每個回路皆具有分時計費功能 (TOU),方便租賃市場電費分攤系統使用
?具備資料記錄功能 (Data Logging),配置2MB Flash ROM
?點陣式 LCD 顯示屏幕,對話式操作介面,便于現場操作設定;另外配贈設定測試軟體,方便批量設定
?標配 2組 DI 及 4 組繼電器輸出,設計多種 I/O 控制功能,方便搭配現場監視警報需求
?標配 1 組 RS485 Modbus RTU,可多選配1 組 RS485、乙太網(Modbus/TCP)
?依據 CE標準規范設計,符合 Cat Ⅱ 使用環境
適合多樣應用領域
出租型大樓/ 公寓分戶用電計費管理 /市場小吃攤、活動房屋用電計費管理
學校宿舍/ 展覽攤位用電計費管理、分散式電力用電計費管理
賣場出租攤位用電管理
新舊款差異快速導覽:
1.雙電壓系統上下隔離,可分為380電壓跟220電壓雙電力系統同時輸入
2.符合CAT II
3.每個回路皆可選配 TOU 及 31st 分次諧波功能
4.對話式操作介面, 容易操作
