其中線路板層壓機，又稱線路板壓合機，是線路板的主要生產設備之一，其功能是應用加熱、加壓原理，使線路板的制造材料壓合在一起，達到平整、線路緊密的效果。
01
快壓機系統之概述

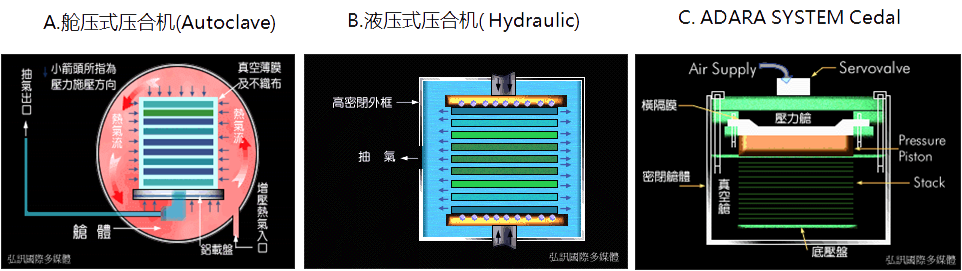

艙壓式壓合機(Autoclave)
壓合機構造為密閉艙體，外艙加壓、內袋抽真空受熱壓合成型，各層板材所承受之熱力與壓力， 來自四面八方加壓加溫之稀有氣體。
液壓式壓合機(Hydraulic)
液壓式壓合機構造有真空式與常壓式，其各層開口之板材夾于上下兩熱壓盤問，壓力由下往上壓，熱力藉由上下熱壓盤加熱傳至板材。
ADARA SYSTEM Cedal
壓合機Cedal為一革命性壓合機，其作動原理為在一密閉真空艙體中，利用連續卷狀銅箔迭板，在兩端通電流,因其電阻使銅箔產生高溫,加熱Prepreg，用熱傳系數低之材質做壓盤，藉由上方加壓，達到壓合效果，因其利用夾層中之銅箔加熱，所以受熱均勻、內外層溫差小，受壓均勻， 比傳統式壓合機省能源，故其操作成本低廉。
02
快壓機系統之架構

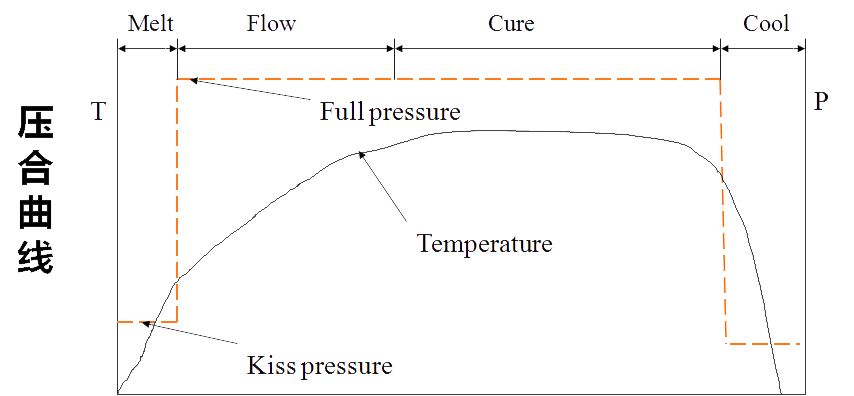

壓力：抵消揮發物產生的蒸氣壓。提高樹脂的流動性。增加層間粘結力，防止冷卻時因熱應力導致變形。
初壓(吻壓 Kiss pressure)：每冊(Book)緊密接合傳熱，驅趕揮發物及殘余氣體。
第二段壓：使膠液順利填充并驅趕膠內氣泡，同時防止一次壓力過高導致的皺折及應力。
第三段壓：產生聚合反應，使材料硬化而達到C-stage。
第四段壓：降溫段仍保持適當?shù)膲毫?，減少因冷卻伴隨而來之內應力。
03
快壓機系統之應用實績

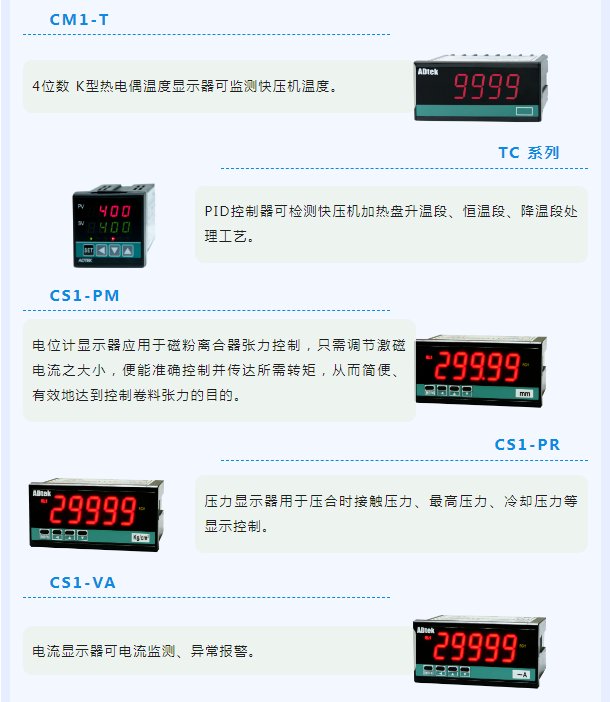

CM1-T
4位數 K型熱電偶溫度顯示器可監測快壓機溫度。
TC 系列
PID控制器可檢測快壓機加熱盤升溫段、恒溫段、降溫段處理工藝。
CS1-PM
電位計顯示器應用于磁粉離合器張力控制，只需調節激磁電流之大小，便能準確控制并傳達所需轉矩，從而簡便、有效地達到控制卷料張力的目的。
CS1-PR
壓力顯示器用于壓合時接觸壓力、最高壓力、冷卻壓力等顯示控制。
CS1-VA
電流顯示器可電流監測、異常報警。
