全自動焊接機應用——解 決 方 案
全自動焊接機系統設備，可以將沒有引腳的金屬化薄膜電容器芯子毛坯上的電極與引腳焊接起來。ADTEK針對該工藝設計了使用高速采集峰值轉換器PC1的可靠性品質檢測及解決方案，用于捕捉焊接瞬間電流信號。
01
工作要求
-
不良率：控制產品不良率＜2‰ -
自動化程度：全自動裝配操作焊接系統 -
自動送料：中心轉盤36個位置同時自動送料 -
檢測質量：全程檢測每PCS的焊接電流，自動挑選不良品 -
高速采集峰值：采用ADTEK 3ms高速采集峰值轉換器PC1來抓焊接瞬間電流信號的可靠性品質檢測及優化。
02
應用架構

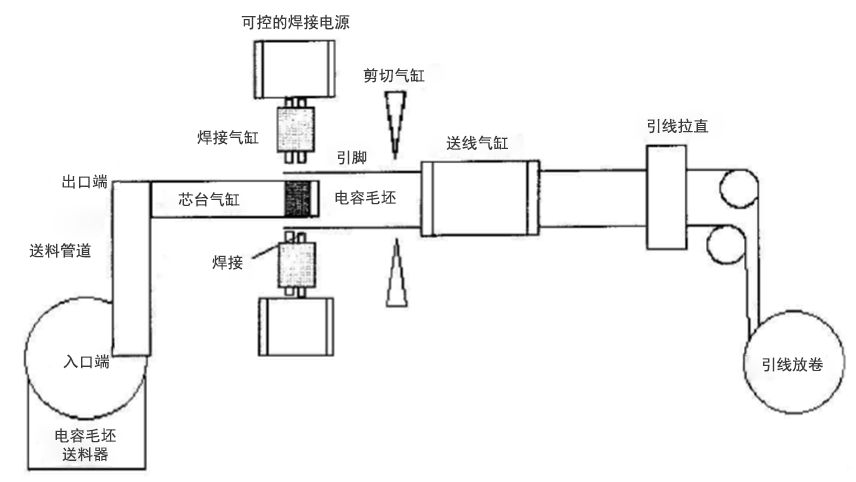

簡要介紹設計的系統工作過程，電容毛坯送料器是一個震動器送料器，它將電容器芯子毛坯送入送料管道入口端，并排列輸送到送料管道的出口端。焊接之前，送料管道出口端的電容器芯子毛坯被芯臺氣缸送到電容器焊接工位上。引線開始被卷繞在引線放卷處。通過選用一定行程的送線氣缸從引線放卷拉出一定長度的引線送到引腳焊接工位上，在拉出過程中由引線拉直裝置將引線拉直拉緊。
焊接氣缸將焊接電極送到焊接工位上進行焊接。焊接結束后，剪切氣缸將引線剪切，并退回焊接氣缸和芯臺氣缸。在重力的作用下，焊接好的電容器掉到下面的成品盤中。
03
PC1應用

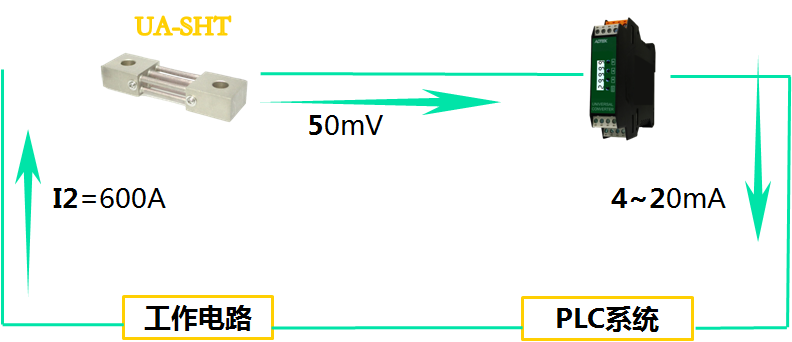

在焊接器電流回路位置加入分流器UA-SHT，然后接PC1監測峰值電流并發送信號給PLC系統，PLC接受電流作為判斷品質因素，做出后續響應。
04
PC1特點
通過方案的導入，可以很清楚知道改進的方向和方法；使之能進一步滿足生產和檢驗的需求，真正做到質量的提高，為持續競爭和價格保障創造有利條件。
該產品研發完全符合設備的生產速率達日產25000-28000只/臺班，所以，要求通電電流較大且時間短，大小和維持時間不能過大于燒傳焊件，也不能過小導致焊接質量不佳和不高的生產速率。PC1以適合高速高精度測量峰值焊接的技術而生。

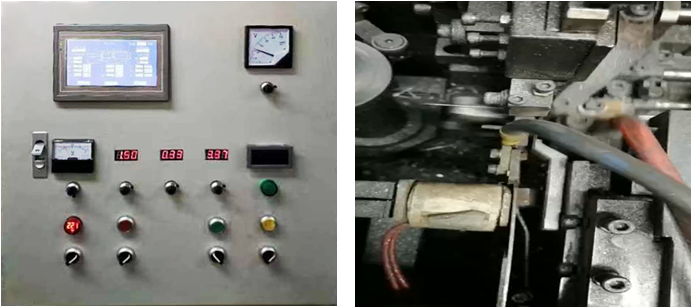

焊接點質量?jī)?yōu)化與檢查-全自動焊接機應用現場照片
